Karnaugh
Map (disingkat K-map) adalah sebuah peralatan grafis yang digunakan untuk
menyederhanakan persamaan logika atau mengkonversikan sebuah Tabel Kebenaran
menjadi sebuah rangkaian Logika.
Langkah-langkah
perancangan rangkaian
1.
Penjabaran Ide
2.
Menentukan jumlah variable input dan output yang dibutuhkan
3.
Mengimplementasikan ide kedalam tabel kebenaran
4.
Penyederhanaan fungsi Boolean*
5.

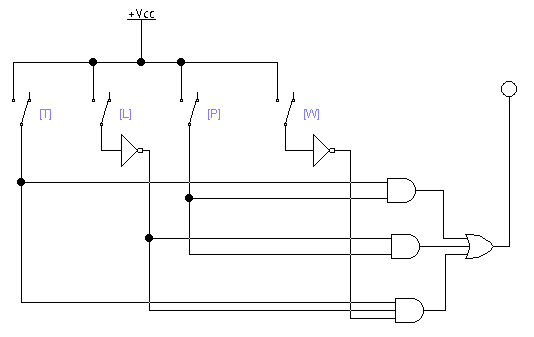

Implementasi ke dalam rangkaian logika
Tugas
Perancangan Rangkaian Logika
Sebuah
pabrik kimia memerlukan alarm untuk menandai terjadinya kondisi kritis pada
salah satu tankinya. Masing-masing tanki mempunyai 4 buah switch HIGH/LOW yang
memonitor :
1.
Temperatur (T)
2.
Level Fluida (L)
3.
Tekanan (P)
4.
Bobot (W)
Disain
sistem yang bisa mengaktifkan alarm jika kondisi-kondisi di bawah ini terjadi:
1.
Level Fluida, Temperatur dan Tekanan adalah HIGH.
2.
Level Fluida LOW, Tekanan dan Bobot HIGH
3.
Level Fluida dan Temperatur LOW, Tekanan HIGH
4.
Level Fluida dan Bobot LOW, Temperatur HIGH.
Langkah-langkah perancangan
rangkaian
1.
Penjabaran
Ide
Alarm pabrik kimia akan menyala jika ada kondisi:
·
Level Fluida, Temperatur dan Tekanan
adalah HIGH.
·
Level Fluida LOW, Tekanan dan Bobot HIGH
·
Level Fluida dan Temperatur LOW, Tekanan
HIGH
·
Level Fluida dan Bobot LOW, Temperatur
HIGH.
2.
Menentukan
jumlah variable input dan output yang dibutuhkan
Ø 4
input
·
Temperatur (T)
·
Level Fluida (L)
·
Tekanan (P)
·
Bobot (W)
Ø 1
output
Alarm
3.
Mengimplementasikan
ide kedalam tabel kebenaran
Ø Ketentuan
:
Ø Tabel
Kebenaran
4.
Penyederhanaan
fungsi Boolean*
Dari
table kebenaran diatas didapat Sum of Product sebagai berikut :
SOP
= (T’L’PW’) + (T’L’PW) + (TL’P’W’) + (TL’PW’) + (TL’PW) + (TLPW’) + (TLPW)
