Rangkaian Multiplexer dan Demultiplexer

LAPORAN PERCOBAAN

RANGKAIAN GERBANG LOGIKA DASAR

PERCOBAAN MULTIPLEXER DAN DEMULTIPLEXER

Disusun Oleh :

Citra Septi Pratiwi Suwito

IK – 1A / 3.34.14.0.05

PROGRAM STUDI TEKNIK INFORMATIKA

JURUSAN TEKNIK ELEKTRO

POLITEKNIK NEGERI SEMARANG

2015

PERCOBAAN

MULTIPLEXER-DEMULTIPLEXER

          A. TUJUAN:

Setelah menyelesaikan percobaan ini mahasiswa diharapkan mampu

1)  Memahami  prinsip kerja dari rangkaian Multiplexer

2)  Memahami prinsip kerja dari rangkaian Demultiplexer

3)  Membuat rangkaian Multiplexer dan Demultiplexer dari gerbang logika

4)  Menjalankan fungsi IC Multiplexer

         B.   PERALATAN:

1)  Logic Circuit Trainer ITF-02 dan Wishmaker

2)  Oscilloscope

         C.   TEORI

1)  MULTIPLEXER

           Sebuah Multiplexer adalah rangkaian logika yang menerima                                 beberapa input data digital dan menyeleksi salah satu dari input tersebut
         pada saat tertentu, untuk dikeluarkan pada sisi output. Seleksi data-data
         input dilakukan oleh selector line, yang juga merupakan input dari
         multiplexer tersebut. Blok diagram sebuah multiplexer ditunjukkan pada
         gambar 14-1.

              Jumlah data input maksimum pada multiplexer adalah 2^{jumlah Select line.}

Tabel Kebenaran sebuah Multiplexer ditunjukkan pada Tabel 14-1.

Rangkaian Multiplexer ditunjukkan pada gambar 14-2

                2) DEMULTIPLEXER

                 Sebuah Demultiplexer adalah rangkaian logika yang menerima satu

                 input data dan mendistribusikan input tersebut ke beberapa output

                 yang tersedia. Seleksi data-data input dilakukan oleh selector line,

                 yang juga merupakan input dari demultiplexer tersebut. Blok

                 diagram sebuah demultiplexer ditunjukkan pada gambar 14-3.

                Tabel Kebenaran sebuah Demultiplexer ditunjukkan pada Tabel 14-2.



                Rangkaian Demultiplexer ditunjukkan pada gambar 14-4.



                     D.   PROSEDUR:

               1.  Buat Rangkaian Multiplexer 4x1 seperti gambar 14-2. Tuliskan

                    hasilnya pada Tabel Kebenaran. Bandingkan Tabel Kebenaran

                    yang anda buat dengan Tabel 14-1.

               2. Buat Rangkaian Demultiplexer 1x4 seperti gambar 14-4. Tuliskan

                   hasilnya pada Tabel Kebenaran.Bandingkan Tabel Kebenaran

                   yang anda buat dengan Tabel 14-2.

                     E.   PEMBAHASAN

.              1. Rangkaian Multiplexer dan Tabel Kebenarannya.

                  Keterangan :

                           A : D0

                           B : D1

                           C : D2

                           D : D3

                           L : S0

                           K : S1

                      Tabel Kebenaran

                 Rangkaian Multiplexer Tabel No. 1

                Rangkaian Multiplexer Tabel No. 2

               Rangkaian Multiplexer Tabel No. 3

              Rangkaian Multiplexer Tabel No. 4

              Rangkaian Multiplexer Tabel No. 5

             Rangkaian Multiplexer Tabel No. 6

             Rangkaian Multiplexer Tabel No. 7

             Rangkaian Multiplexer Tabel No. 8

          2. Rangkaian Demultiplexer dan Tabel Kebenarannya.

              Keterangan :

                   A          :  Input

                   L          :  S0

                   K          :  S1

                   LED 4  :  O3

                   LED 3  :  O2

                   LED 2  :  O1

                   LED 1  :  O0



              Tabel Kebenaran

Memahami Rangkaian Multiplexer dan Demultiplexer

Tujuan
Ø  Memahami prinsip kerja dari rangkaian Multiplexer
Ø  Memahami prinsip kerja dari rangkaian Demultiplexer
Ø  Membuat rangkaian Multiplexer dan Demultiplexer dari gerbang logika
Ø  Menjalankan fungsi IC Multiplexer

Alat yang dibutuhkan
1. Logic Circuit Trainer ITF-02 dan Wishmaker
2. Oscilloscope

Dasar Teori
1. MULTIPLEXER
Sebuah Multiplexer adalah rangkaian logika yang menerima beberapa input data digital dan menyeleksi salah satu dari input tersebut pada saat tertentu, untuk dikeluarkan pada sisi output.
Seleksi data-data input dilakukan oleh selector line, yang juga merupakan input dari multiplexer tersebut. Blok diagram sebuah multiplexer ditunjukkan pada gambar 14-1.

Gambar 14-1. Blok Diagram Multiplexer

Jumlah data input maksimum pada multiplexer adalah 2^{jumlah Select line}

Tabel Kebenaran sebuah Multiplexer ditunjukkan pada Tabel 14-1.

Tabel 14-1. Tabel Kebenaran Multiplexer dengan 2 Select line

Rangkaian Multiplexer ditunjukkan pada gambar 14-2.

Gambar 14-2. Rangkaian Multiplexer 4x1

2. DEMULTIPLEXER Sebuah Demultiplexer adalah rangkaian logika yang menerima satu input data dan mendistribusikan input tersebut ke beberapa output yang tersedia.

Seleksi data-data input dilakukan oleh selector line, yang juga merupakan input dari demultiplexer tersebut. Blok diagram sebuah demultiplexer ditunjukkan pada gambar 14-3.

Gambar 14-3. Blok Diagram Demultiplexer

Tabel Kebenaran sebuah Demultiplexer ditunjukkan pada Tabel 14-2.

Tabel 14-2. Tabel Kebenaran Demultiplexer dengan 2 Select line

Rangkaian Demultiplexer ditunjukkan pada gambar 14-4.

Gambar 14-4. Rangkaian Demultiplexer 1x4

TUGAS PERCOBAAN

1.      Percobaan Multiplexer

Tabel Percobaan Multiplexer

Percobaan pada EWB

SOP = D0A’B’ + D1S0’S1 + D2S0S1’ + D3S0S1 = Y

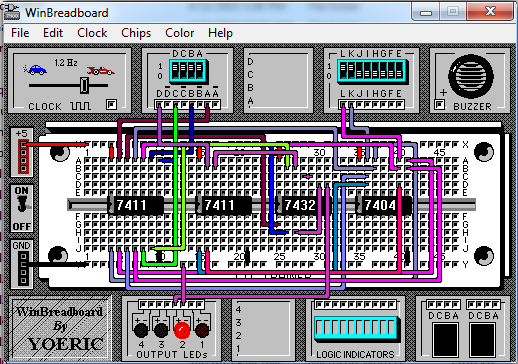

Percobaan pada Winbreadboard

Percobaan untuk inputan 0 - 0 - D0

Percobaan untuk inputan 0 - 1 - D1

Percobaan untuk inputan 1 - 0 - D2

Percobaan untuk inputan 1 - 1 - D3

2.      Percobaan Demultiplexer

Tabel Percobaan Demultiplexer

Percobaan pada EWB

SOP :

A’B’D = Y0

A’BD = Y1

AB’D = Y2

ABD = Y3

Percobaan pada Winbreadboard

Percobaan untuk inputan 0 - 0 - D

Percobaan untuk inputan 0 - 1 - D

Percobaan untuk inputan 1 - 0 - D

Percobaan untuk inputan 1 - 1 - D

Kesimpulan

1.      Multiplexer adalah rangkaian logika yang digunakan untuk memilih informas ibiner dari beberapa masukan data (D0, D1, D2… Dn) dan disalurkan ke satu keluaran Y.

2.      Bila selector yang digunakan adalah n-buah, maka jumlah maksimal data yang bisa dipilih adalah 2ⁿ buah.

3.      Demultiplexer adalah rangkaian logika yang menyalurkan satu data biner kebeberapa keluaran, tetapi hanya satu keluaran yang terpilih yang dapat menampung isi data tersebut. Cara kerjanya berkebalikan dengan multiplexer

4.      Bila selector yang digunakan adalah n-buah, maka jumlah maksimal data yang bisa dipilih adalah 2ⁿ buah
