ARSITEKTUR DAN ORGANISASI KOMPUTER



1.Jelaskan struktur antar hubungan dan beri contohnya.
Jawab :
Bus adalah jalur penghubung antar alat pada komputer yang digunakan sebagai media dalam proses melewatkan data pada suatu proses.
Bus ini bisa dianggap sebagai sebuah pipa,dimana pipa atau saluran tersebut digunakan untuk mengirimkan dan menerima informasi antar alat yang dihubungkan.
Pada sistem komputer, bus ini merupakan perangkat internal dengan pengiriman informasi melalui bus dilakukan dengan kecepatan yang tinggi
CONTOH :
PCI (Peripheral Component Interconnect)
USB (Universal Serial Bus)
BUS PCI (Peripheral Component Interconnect)
BUS ISA (Industry Standard Architechture)

2.Bila terlalu banyak modul atau perangkat dihubungkan pada bus maka akan terjadi penurunan kinerja, sebutkan penyebabnya?
Jawab :
 1. Semakin besar delay propagasi untuk mengkoordinasi penggunaan bus
2. Semakin panjang antrian dalam bus
3.Memungkinkan habisnya kapasitas transfer bussehingga memperlambat proses pada data

 3.Umumnya perangkat berprioritas paling rendah memiliki waktu tunggu rata-rata yang paling singkat. Dengan dasar ini biasanya CPU diberi perioritas tertinggi pada SBI. Sebutkan alasan perangkat berprioritas 16 memiliki waktu tunggu rata-rata paling rendah? Dibawah kondisi seperti apa keadaan diatas tidak berlaku?
Jawab :
Jalur yang berfungsi untuk menyalurkan data dari suatu bagian ke bagian lainnya dengan berisi 8, 16, 32 jalur sinyal paralel atau lebih disebut bus data
Biasanya, jalur-jalur data memiliki dua arah (bidirectional).
Perangkat CPU dapat membaca dan mengirim data dari atau ke antar memori maupun port
Sebanyak apapun perangkat pada sistem yang dihubungkan dengan bus data tetapi hanya ada satu perangkat yang dapat digunakan pada saat yang bersamaan.
Untuk mengaturnya agar dapat digunakan secara bersama,perangkat harus mempunyai tiga state (tristate) yang dipasangkan pada bus data


Tuesday, May 5, 2015

Rangkaian Multiplexer dan Demultiplexer




LAPORAN PERCOBAAN
RANGKAIAN GERBANG LOGIKA DASAR
PERCOBAAN MULTIPLEXER DAN DEMULTIPLEXER









Disusun Oleh :
Citra Septi Pratiwi Suwito
IK – 1A / 3.34.14.0.05


PROGRAM STUDI TEKNIK INFORMATIKA
JURUSAN TEKNIK ELEKTRO
POLITEKNIK NEGERI SEMARANG
2015


PERCOBAAN

MULTIPLEXER-DEMULTIPLEXER



          A. TUJUAN:
Setelah menyelesaikan percobaan ini mahasiswa diharapkan mampu
1)  Memahami  prinsip kerja dari rangkaian Multiplexer
2)  Memahami prinsip kerja dari rangkaian Demultiplexer
3)  Membuat rangkaian Multiplexer dan Demultiplexer dari gerbang logika
4)  Menjalankan fungsi IC Multiplexer

         B.   PERALATAN:

1)  Logic Circuit Trainer ITF-02 dan Wishmaker
2)  Oscilloscope

         C.   TEORI

1)  MULTIPLEXER

           Sebuah Multiplexer adalah rangkaian logika yang menerima
         beberapa input data digital dan menyeleksi salah satu dari input tersebut
         pada saat tertentu, untuk dikeluarkan pada sisi output. Seleksi data-data
         input dilakukan oleh selector line, yang juga merupakan input dari
         multiplexer tersebut. Blok diagram sebuah multiplexer ditunjukkan pada
         gambar 14-1.



              Jumlah data input maksimum pada multiplexer adalah 2jumlah Select line.

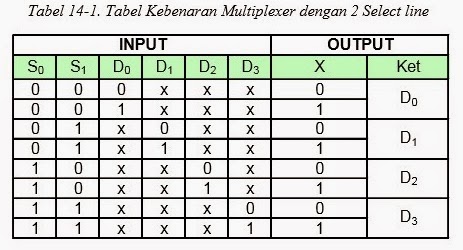

Tabel Kebenaran sebuah Multiplexer ditunjukkan pada Tabel 14-1.




Rangkaian Multiplexer ditunjukkan pada gambar 14-2



                2) DEMULTIPLEXER

                 Sebuah Demultiplexer adalah rangkaian logika yang menerima satu
                 input data dan mendistribusikan input tersebut ke beberapa output
                 yang tersedia. Seleksi data-data input dilakukan oleh selector line,
                 yang juga merupakan input dari demultiplexer tersebut. Blok
                 diagram sebuah demultiplexer ditunjukkan pada gambar 14-3.



                Tabel Kebenaran sebuah Demultiplexer ditunjukkan pada Tabel 14-2.

                Rangkaian Demultiplexer ditunjukkan pada gambar 14-4.



                     D.   PROSEDUR:

               1.  Buat Rangkaian Multiplexer 4x1 seperti gambar 14-2. Tuliskan
                    hasilnya pada Tabel Kebenaran. Bandingkan Tabel Kebenaran
                    yang anda buat dengan Tabel 14-1.

               2. Buat Rangkaian Demultiplexer 1x4 seperti gambar 14-4. Tuliskan
                   hasilnya pada Tabel Kebenaran.Bandingkan Tabel Kebenaran
                   yang anda buat dengan Tabel 14-2.


                     E.   PEMBAHASAN

.              1. Rangkaian Multiplexer dan Tabel Kebenarannya.


                  Keterangan :

                           A : D0
                           B : D1
                           C : D2
                           D : D3
                           L : S0
                           K : S1

                      Tabel Kebenaran


                 Rangkaian Multiplexer Tabel No. 1


                Rangkaian Multiplexer Tabel No. 2


               Rangkaian Multiplexer Tabel No. 3


              Rangkaian Multiplexer Tabel No. 4


              Rangkaian Multiplexer Tabel No. 5


             Rangkaian Multiplexer Tabel No. 6


             Rangkaian Multiplexer Tabel No. 7


             Rangkaian Multiplexer Tabel No. 8


          2. Rangkaian Demultiplexer dan Tabel Kebenarannya.



              Keterangan :

                   A          :  Input
                   L          :  S0
                   K          :  S1
                   LED 4  :  O3
                   LED 3  :  O2
                   LED 2  :  O1
                   LED 1  :  O0

              Tabel Kebenaran
